PERINTAH DASAR CISCO ROUTER

TUGAS 1 JARKOM III

PERINTAH DASAR SHOW PADA ROUTER

Basic Router CLI Show Command

• Perintah umum yang digunakan untuk menampilkan dan memeriksa status dari Router yang dibagi menjadi 4 kategori.

1. General Use:

          –        Show running-config

          –        Show startup-config

          –        Show version

2. Routing Related:

          –        Show ip protocols

          –        Show ip route

3. Interface Related:

          –        Show interfaces

          –        Show ip interface brief

          –        Show protocols

4. Connectivity Related:

          –        Show cdp neighbors

          –        Show sessions

          –        Show ssh

          –        Ping

          –        Traceroute

Kategori Perintah Dasar “Show” Bagi Router

Pertama kali ketikkan enable untuk masuk ke mode admin/root pada router, hingga terjadi berubah tampilan dari Router> menjadi Router#.

Perintah penuh	Perintah singkat	Maksud Perintah	Gambar
show running-config	sh ru/run	Menampilkan konfigurasi yang sedang berjalan di RAM. Termasuk host name, passwords, interface IP addresses, routing protocol yang aktif, DHCP dan konfigurasi NAT. Dapat dijalankan di EXEC mode.
show startup-config	Sh st/sta	Menampilkan isi file konfigurasi yang tersimpan di NVRAM,Mulai dariHost Name, Passwords, Interface IP Addresses, Routing Protocol yang aktif, DHCP dan konfigurasi NAT.
Show version	Sh v/ver	Menampilkan informasi tentang versi software yang sekarang sedang jalan lengkap dengan informasi hardware dan devicenya.
show ip protocols	Sh ip p/pro	Memperlihatkan ip protokol routing yang telah dikonfigurasi dan sedang berjalan, Digunakan untuk menampilkan status interface IP,baik secara global maupun khusus dari protokol yang terkonfigurasi pada saat ini (konfigurasi IP awal).
show ip route	Sh ip ro	Memperlihatkan konfigurasi routing, Digunakan untuk menampilkan konfirmasi pada Router yang telah di authentikasi oleh Router lain dan telah mampu memperoleh rute dari Router lainnya, selain itu juga digunakan untuk mengetahui konfigurasi IP yang dilakukan baik secara global maupun secara khusus dari IYN. Yang meliputi configurasi IP  pada FastEthernet0/0 maupun pada IP Serial2/0
show interfaces	Sh in/int	Menunjukkan interface yg berjalan di router, Digunakan untuk menampilkan statistic semua interface IYN mulai dari FastEthernet dan Serial. Untuk menampilkan statistic interface tertentu, menggunakan perintah show interfaces diikuti dengan nomor port/slot interface, contoh : Andhika#show interfaces serial 0/1

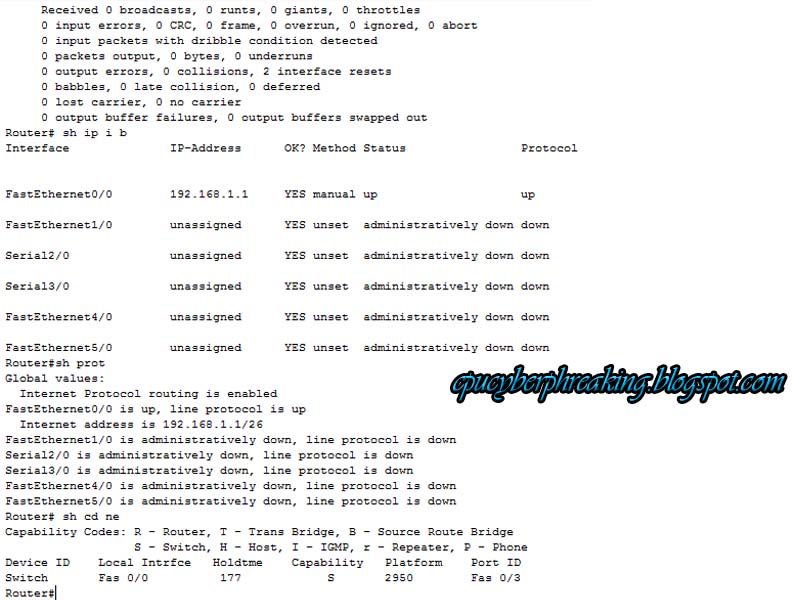

show ip interface brief	Sh ip i b	Tinjauan semua antarmuka pada router, Digunakan untuk menampilkan Konfigurasi pada interface yang terhubung pada IYN. Mulai dari konfigurasi yang sedang berjalan maupun yang konfigurasi yang tidak berjalan (belum terkonfigurasi). Pada perintah ini kita dibawa untuk mengetahui : Interface, IP-Address, Method, Status, Protocol
show protocols	Sh prot	menampilkan status interface baik secara global maupun khusus dari protokol layer 3 yang terkonfigurasi.
show cdp neighbors	Sh cd ne/cdp	Menampilkan ringkasan cdp perangkat tersambung, Digunakan untuk mengetahui Capability Codes, yang meliputi : R (IYN), T (Trans Bridge), B (Source Route Bridge), S (Switch), H (Host), I (IGMP), r (Repeater), P (Phone). Selain itu juga digunakan untuk mengetahui Device ID diantaranya : Local Intrfce, Holdtme, Capability, Platform, Port ID
show sessions	Sh se	Memperlihatkan sesi yang ada sekarang Digunakan untuk mengetahui koneksi yang sedang berjalan (koneksi yang di buka)
show ssh	Sh ss	Menampilkan operasi status pengoperasian SSH Digunakan untuk melakukan koneksi dengan server SSHv2 dan SSHv1
ping	P	Digunakan untuk melakukan / melihat koneksi antar jaringan yang sedang berhubungan. Perintah ping harus diikuti address or hostname. Contoh ; ping 192.168.1.1, Memastikan apakah suatu komputer tertentu dalam suatu jaringan atau internet itu ada dan terhubung.
Traceroute	tr	Menunjukkan rute yang dilewati paket untuk mencapai tujuan. Ini dilakukan dengan mengirim pesan Internet Control Message Protocol (ICMP) Echo Request Ke tujuan dengan nilai Time to Live yang semakin meningkat.
